Začíname pracovať s vektorovým editorom Draw IX.

Hoci na to modul Draw primárne nie je určený, ponúka nám pomerne bohaté možnosti práce aj s bitmapovými obrázkami.

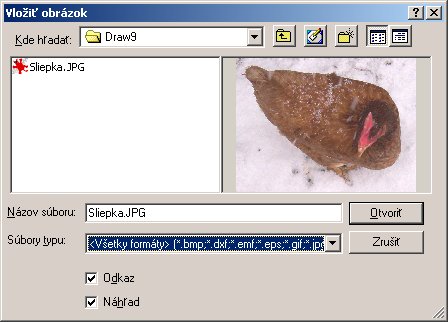

Vkladanie obrázkuVkladanie obrázku

Panel FiltrePanel Filtre

Tieto obrázky vkladáme pomocou voľby Vložiť/Obrázok. Po vložení obrázku, pokiaľ ho vyberieme sa automaticky zmení panel objektov. Priamo na tomto paneli máme k dispozícii základné úpravy bitmapového obrázku – zmena farebného vyváženia, jasu, kontrastu a gama korekcie. Ďalej môžeme nastaviť percentuálnu priehľadnosť vloženého obrázku. Okrem toho máme možnosť pomocou tlačidla Filter otvoriť panel Filtre. Tu máme k dispozícii nasledujúce efekty (filtre) pre úpravu obrázkov:

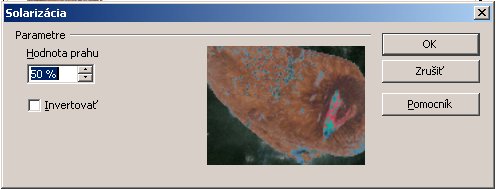

Dialógové okno SolarizáciaDialógové okno Solarizácia

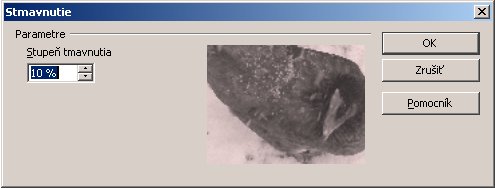

Dialógové okno StmavnutieDialógové okno Stmavnutie

Dialógové okno PosterizovaťDialógové okno Posterizovať

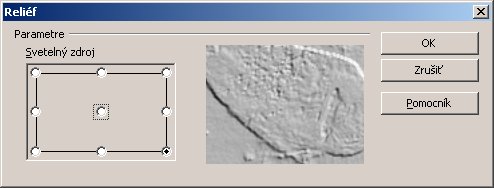

Dialógové okno ReliéfDialógové okno Reliéf

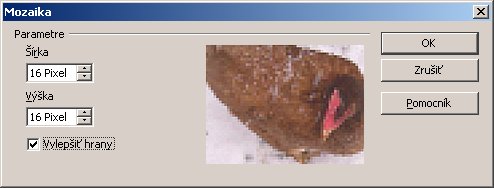

Dialógové okno MozaikaDialógové okno Mozaika

  • Prevrátiť – tento filter invertuje farby, t.j. prevedie obrázok na negatív.
  • Vyhladiť – tento filter stlmí kontrast.
  • Zaostriť – tento filter zvýši kontrast.
  • Odstrániť šum – tento filter odstráni z obrázku osamotené obrazové prvky (pixle).
  • Solarizácia – pomocou tohto nástroja otvoríme dialógové okno, v ktorom môžeme definovať tzv. solarizáciu, t.j. efekt, ktorý vznikne prílišným osvetlením pri vyvolávaní. Môžme zadať stupeň solarizácie (parameter Hodnota prahu), ktorý predstavuje stupeň jasu, na ktorý má byť obrázok solarizovaný. Zaškrtávacím parametrom Invertovať určujeme, či chceme invertovať solarizované farby.
  • Stmavnutie – pomocou tohto nástroja otvoríme dialógové okno, v ktorom môžeme definovať percentuálne stmavnutie obrázku.
  • Posterizovať – pomocou tohto nástroja otvoríme dialógové okno, v ktorom môžeme definovať počet farieb, na ktorý má byť obrázok obmedzený.
  • Pop Art – tento filter prevedie obrázok na tzv. Pop-Art formát.
  • Kresba uhlíkom – tento filter zobrazí obrázok akoby bol načrtnutý uhlíkom. Zostanú čierne obrysy a ostatné farby sa potlačia.
  • Reliéf – pomocou tohto nástroja otvoríme dialógové okno pre vytváranie reliéfu. Označením jedného z deviatich možných umiestnení svetla určíme typ vytvoreného reliéfneho tieňa.
  • Mozaika – pomocou tohto nástroja otvoríme dialógové okno, v ktorom môžeme definovať malé skupiny obdĺžnikových oblastí – dlaždíc, ktoré sa prevedú na rovnakú farbu. Môžeme zadať šírku a výšku týchto dlaždíc v obrazových prvkoch (pixeloch). Zaškrtávacím parametrom Vylepšiť hrany určujeme, či majú byť vytvorené hrany zaostrené (t.j. vylepšené).

Panel objektov pre úpravu obrázkov; prevedené efekty s obrázkamiPanel objektov pre úpravu obrázkov; prevedené efekty s obrázkami

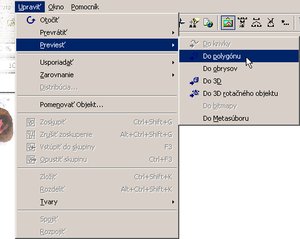

Menu Upraviť | Previesť | Do polygónuMenu Upraviť | Previesť | Do polygónu

Medzi ďalšie, veľmi zaujímavé, možnosti modulu Draw patrí prevod bitmapových obrázkov do vektorovej formy. Pomocou voľby z hlavného menu Upraviť | Previesť | Do polygónu vyvoláme dialógové okno Previesť na mnohouholník pre definíciu vlastného prevodu. Máme možnosť definovať nasledujúce parametre:

  • Počet farieb – určujeme do koľkých farieb (8 až 32) bude obrázok prevedený.
  • Redukcia bodov – určujeme počet osamotených bodov vedľa seba, ktoré budú považované za jeden bod.
  • Vyplnenie dier – zaškrtnutím tohto políčka môžeme následne nastaviť veľkosť dlaždice (v pixeloch), ktoré budú umiestnené do pozadia na miesto, ktoré by vektorizáciou zostalo nevyplnené.

Po zadaní jednotlivých parametrov si máme možnosť stlačením tlačidla Náhľad pozrieť, ako bude obrázok po prevode vyzerať a podľa potreby môžeme parametre ešte upraviť. Vlastný prevod potvrdzujeme tlačidlom OK.

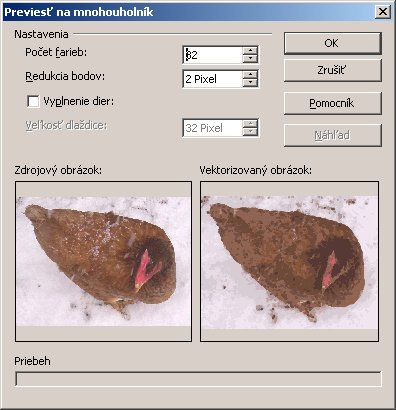

Dialógové okno Previesť na mnohouholníkDialógové okno Previesť na mnohouholník

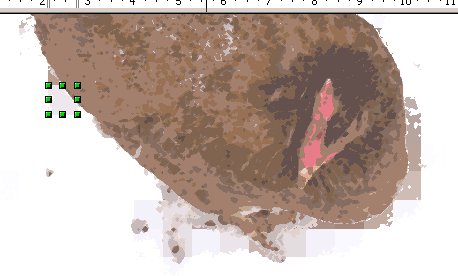

Odstraňujeme prebytočné tieneOdstraňujeme prebytočné tiene



Nakreslená sliepkaNakreslená sliepka

Prevedený obrázok predstavuje množinu spojených kriviek. Pokiaľ chceme s nimi pracovať priamo, musíme ich rozpojiť pomocou voľby z hlavného menu Upraviť | Rozpojiť. Teraz môžeme napr. odstrániť niektoré nepotrebné útvary, ktoré prevodom vznikli, čo využijeme napr. pri tvorbe kreslených obrázkov zo zosnímaných fotiek na odstránenie prebytočných tieňov.

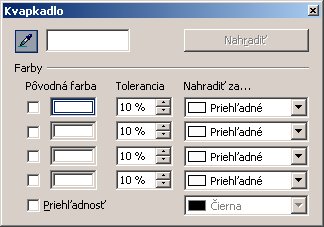

Dialógové okno KvapkadloDialógové okno Kvapkadlo

Medzi ďalšie zaujímavé nástroje pre prácu s bitovými mapami patrí tzv. kvapkadlo. Pre prácu s ním je k dispozícii samostatné dialógové okno, ktoré sa nám zobrazí po výbere voľby z hlavného menu Nástroje | Kvapátko. Pomocou tohto nástroja môžeme nahradiť vybrané farby inými. Vlastná práca s týmto nástrojom je jednoduchá. Označíme si obrázok, na ktorom chceme meniť farby. V ľavom hornom rohu dialógového okna Kvapkadlo klikneme na ikonu Kvapkadlo a presunieme sa nad vybraný obrázok. Ako vidíme, zmenil sa nám kurzor myši na ukazujúcu ruku a zároveň sa nám automaticky v dialógovom okne Kvapkadlo zobrazuje v malom okienku farba na ktorú práve ukazuje. Pokiaľ sme spokojní s výberom, klikneme ľavým tlačidlom myši, čím potvrdíme výber farby. Následne v dialógovom okne Kvapkadlo zadáme hodnotu Tolerancia, ktorá určuje aký percentuálny rozsah farieb podobných vybranej bude nahradený. V rozbaľovacom zozname Nahradiť za ... si vyberieme novú farbu, ktorá v celom obrázku nahradí vybranú farbu. Stlačením tlačidla Nahradiť prevedieme vlastnú náhradu. Takýmto postupom môžeme naraz nahradiť až štyri farby a to tak, že najprv klikneme na zaškrtávacie políčko v zozname Pôvodná farba, potom pomocou kvapkadla vyberieme farbu a nastavíme parametre. Tento krok môžeme opakovať a na koniec, po výbere a nastavení všetkých požadovaných farieb stlačíme tlačidlo Nahradiť.

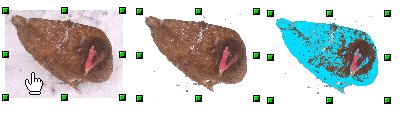

Nahrádzame farbyNahrádzame farby



Exportovaný obrázok s nastavenou priehľadnou a nepriehľadnou farbouExportovaný obrázok
s nastavenou priehľadnou
a nepriehľadnou farbou

Pokiaľ prevádzame nad vybraným obrázkom prvú úpravu pomocou tohto nástroja, sme po stlačení tlačidla Nahradiť upozornení, že obrázok je prilinkovaný na dokument a či ho chceme pre účely editácie odstrániť. Pokiaľ chceme naozaj previesť požadovanú zmenu, musíme stačiť tlačidlo Áno. Samozrejme, pokiaľ budeme pokračovať v ďalších náhradách, táto výzva sa už neobjaví. Medzi ponúkaným zoznamom farieb je aj možnosť Priehľadné. Túto možnosť využijeme vtedy, keď takto upravený obrázok následne exportujeme (voľba z hlavného menu Súbor-Export) do niektorého z tých grafických formátov, ktoré priehľadnosť podporujú (napr. GIF, PNG). Naopak, pokiaľ chceme zmeniť priehľadnú farbu za nejakú inú – nepriehľadnú, klikneme na zaškrtávacie políčko Priehľadnosť a v rozbaľovacom zozname vyberieme farbu, akou chceme priehľadnú farbu nahradiť.
