FreeCAD: svobodná alternativa k AutoCADu

FreeCAD.png Na trhu je v současnosti k dostání celá řada proprietárních programů pro CAD. Bývají velmi přesné, velmi drahé a omezené jen na jednu, případně dvě platformy. Ale existují i svobodné programy a jedním z nich je FreeCAD.

CAD je zkratka z anglického computer-aided design, tedy projektování za podpory počítače, nebo také, v obecnějším smyslu, computer-aided drafting, kreslení za podpory počítače. Jedná se o velmi rozsáhlou oblast, která zahrnuje jak 2D, tak 3D programy pro kreslení a návrhy. Tyto programy slouží jako počítačová alternativa k rýsovacímu prknu – nutno říci, že notně zdokonalená.

Pod CAD softwarem si mnozí automaticky vybaví AutoCAD (přinejmenším tento pojem, avšak o poznání menší procento uživatelů tento program vidělo v činnosti). AutoCAD lze přirovnat k buldozeru – je to mocný software pro nejrůznější využití, hlavně v oblasti strojírenství. Existují však i daleko „subtilnější“ programy, které slouží například k návrhům elektrotechnických spojů (ProfiCAD, resp. svobodný EAGLE), či například návrhům budov (ArchiCAD). Jedná se o specializovaný CAD software pro dané účely.

Vysoká pořizovací hodnota mnohých těchto programů (až desítky či stovky tisíc korun), uzavřená licence a portování pouze na Windows či Mac OS X může být pro uživatele podnětem k tomu, aby uvažovali o lacinější, či dokonce bezplatné alternativě, s otevřeným zdrojovým kódem a multiplatformní.

Naštěstí existuje celá řada takových programů. Bývají k dispozici pro více platforem či přinejmenším pro Linux, mnohé jsou zdarma, některé věrně simulují prostředí zaběhlých standardů a mají otevřený kód. Samozřejmě se nejedná o kopie, takže v nich nenaleznete přesně tutéž funkcionalitu a přesně stejné chování jako u proprietárních protějšků. Neoplývají takovým množství funkcí, které byste ani nevyužili. Obsahují však funkce, které potřebujete.

Podívejme se na typického zástupce takového softwaru. Je to známý program FreeCAD.

Co je to FreeCAD

FreeCAD je multiplatformní CAD software, vyvíjený od roku 2002 a distribuovaný pod LGPL licencí; jedná se tedy o svobodný software. Patří do skupiny obecně použitelných parametrických CAD programů. To znamená, jednoduše řečeno, že se v něm objekty kreslí se zadáváním jejich atributů. Hlavním zaměřením je výroba mechanických výkresů, nicméně lze jej uplatnit i pro architektonické návrhy. Lze jej přirovnat k programům CATIA, SolidWorks či Solid Edge. Lze v něm vytvářet jak 2D, tak 3D návrhy.

Kde a jak získat FreeCAD

FreeCAD lze zdarma stáhnout z oficiální stránky projektu. Abyste si nemuseli pamatovat složitou adresu stránky, stačí otevřít stránku freecadweb.org a vlevo vybrat položku Download. K dispozici jsou instalátory pro Windows, Mac OS X a Linux. Na všech těchto platformách dle tvrzení výrobce program vypadá stejně a chová se stejně.

Před instalací je dobré si přečíst poznámky pro jednotlivé platformy – FreCAD je primárně linuxový program, takže pokud je Linux vaším oblíbeným operačním systémem, neměli byste mít problém. Ovšem v takovém případě FreeCAD neinstalujete stažením instalátoru z webu výrobce a jeho instalováním, ale přímo z repozitáře. Například v LinuxMintu však instalací z repozitáře nezískáte nejnovější stabilní verzi, tu je třeba přidat pomocí ppa:

sudo add-apt-repository ppa:freecad-maintainers/freecad-stable

Následně je třeba standardně obnovi repozitář a nainstalovat FreeCAD:

sudo apt-get update && sudo apt-get upgrade
sudo apt-get install freecad

První spuštění

Při prvním spuštění aplikace se otevře „startovací stránka“ (Start page), která je rozdělená do několika sekcí. Nový projekt můžete zahájit výběrem z úvodní části. Při přejíždění nad jednotlivými položkami vidíte vpravo nápovědu, co která položka znamená, případně kdy byla naposledy aktualizována.

Po klepnutí na jednotlivé položky se otevře nové okno s předdefinovaným „pracovním stolem“ (workbench), resp. modulem. Tím se rozumí uspořádání prostředí programu pro určité úkoly, tedy výběr a rozmístění tlačítek a panelů. V některých zvláště grafických programech (např. v programu Krita) máte možnost uložení pracovního prostředí a jeho další používání pro specifické účely.

Zde jsou tato prostředí již předvolená, což je u CAD programů naprosto obvyklé. Takto máte po ruce nástroje pro architekturu či třeba návrh jednotlivých strojních součástek a podobně. Mezi jednotlivými prostředími se přepínáte pomocí rozbalovací nabídky Přepnout mezi workbench v horní liště.

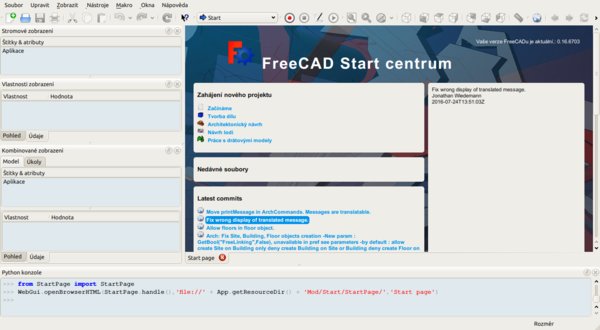

Úvodní (startovací) stránka programu Úvodní (startovací) stránka programu

Další částí startovací stránky je přehled posledních dokumentů, takže máte rychlý přístup ke své práci. Jinou užitečnou částí je přehled odkazů na stránky projektu – hlavně na uživatelský manuál, různá cvičení, pro programátory rovněž postup na skriptování v Pythonu atd.

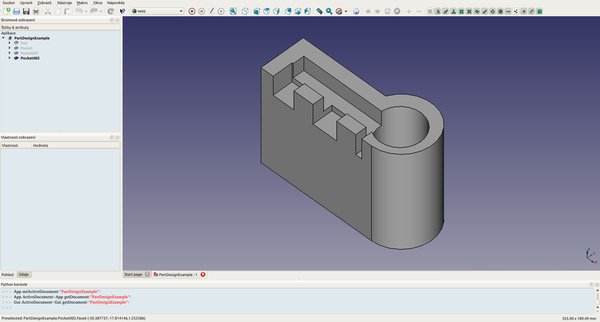

Okno programu s otevřeným projektem Okno programu s otevřeným projektem

A na konec jsou zde příklady použití FreeCADu – po klepnutí na jednotlivé položky se otevřou vzorové projekty, které ilustrují možnosti použití programu.

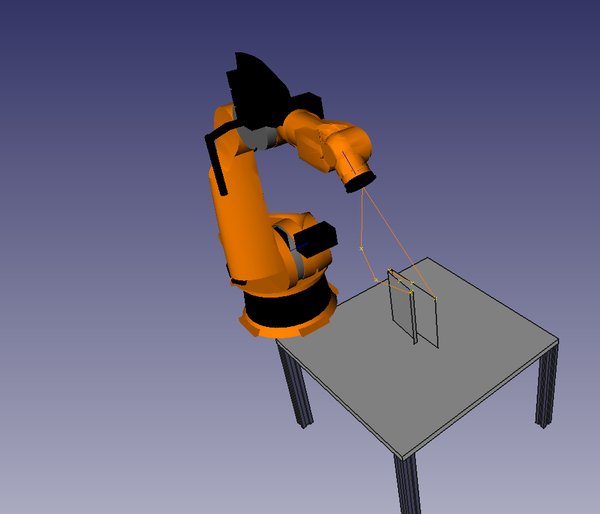

Příklad vzorového projektu (ve 3D zobrazení) Příklad vzorového projektu (ve 3D zobrazení)

Budete-li vytvářet nové projekty či otevírat existující, nebudou se otevírat v novém okně (instanci programu), ale v záložkách (podobně jako ve webovém prohlížeči nebo třeba v Gimpu). To je celkem užitečné, máte okamžitý přehled o otevřených souborech.

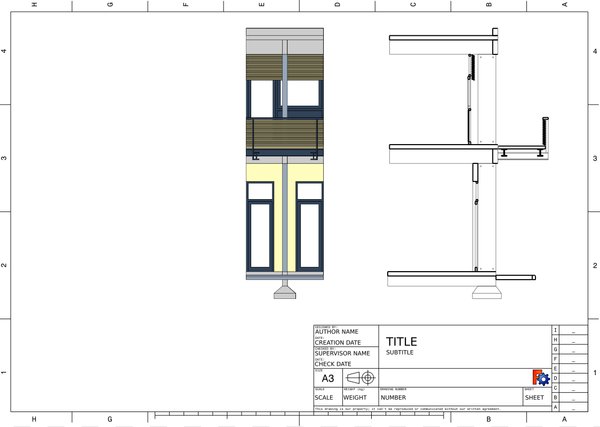

Příklad vzorového projektu (technický výkres) Příklad vzorového projektu (technický výkres)

V nastavení programu (Upravit | Nastavení) lze zobrazování úvodní stránky vypnout (sekce Obecné, odškrtnout pole Povolit úvodní obrazovku při startu). Pokud si přejete již při startu otevřít nový dokument, nastavte tak ve stejné sekci na záložce Dokument zaškrtnutím pole Vytvoření nového dokumentu při startu. Na záložce Obecné pak určíte, který modul bude použit. Tyto možnosti lze kombinovat.

Lze nastavit dokonce i velikost zobrazovaných ikon, a to na záložce Obecné. Klávesové zkratky, nabídky i tlačítkové lišty pro jednotlivé moduly lze upravit v okně Nástroje | Přizpůsobit. Tam lze i určit, které moduly se budou dostupné. Stávající lišty upravovat nelze, ale můžete si vytvořit nové a nevyhovující skrýt.

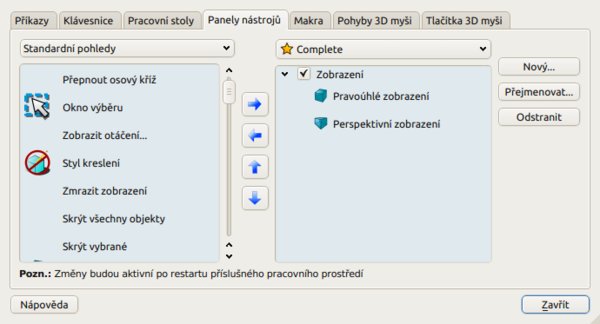

Vytváření nových tlačítkových lišt Vytváření nových tlačítkových lišt

Rychlý přístup k tomuto oknu je klepnutím pravým tlačítkem myši na pracovní plochu (například na některou lištu). Z kontextové nabídky pak můžete určit jednak zobrazení lišt, ale také panelů. Těch jste si jistě všimli po levé straně okna a dole. Ty mají nejrůznější účel.

Například v panelu Stromové zobrazení vidíte přehled všech (pojmenovaných) objektů ve všech otevřených dokumentech. Parametry vybraných objektů nastavujete v panelu Vlastnosti nastavení – jedná se zejména o polohu objektu, úhel natočení, velikost atd. Zde lze také nastavovat barvy výplně a obrysu či průhlednost.

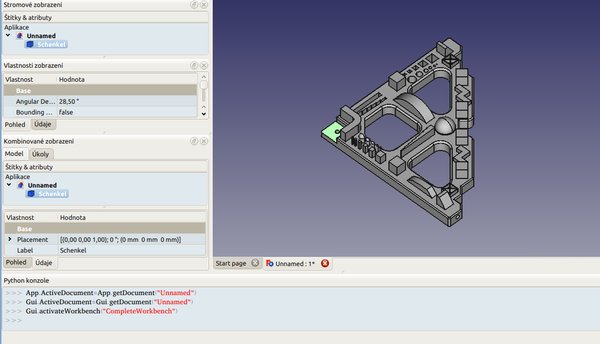

Pohled na klíčové panely Pohled na klíčové panely

Četné možnosti skýtá kontextová nabídka. Tak například můžete změnit režim vykreslení ze stínovaného na drátový pohled, změnit úhel pohledu (/to je ale lepší dělat prostřednictvím klávesových zkratek) či třeba vybarvit objekt nějakou materiálovou barvou. Vybrané části jsou zvýrazněny odlišnou barvou. Barvu výběru nastavujete v okně Nastavení, v sekci Zobrazení a na záložce Barvy.

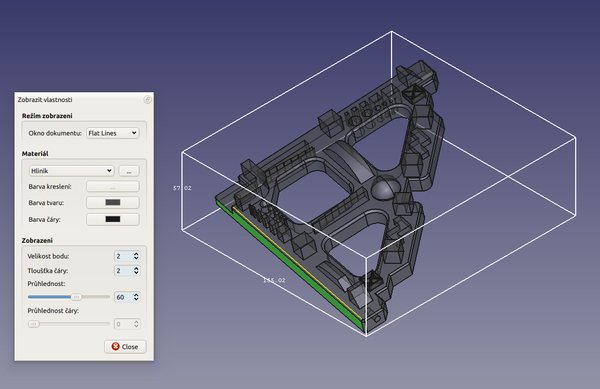

Interaktivní úprava vlastností vybraných částí objektu Interaktivní úprava vlastností vybraných částí objektu

FreeCAD je parametrický CAD program, proto je provádění změn parametrů vybraných objektů snazší dělat v panelu Vlastnosti než interaktivně. K dispozici jsou jak 2D nástroje, tak 3D. Můžete nakreslit 2D objekt a převést ho na 3D a naopak, provést průmět 3D objektu do 2D roviny. Výchozím modulem pro kreslení 2D objektů je Draft.

FreeCAD nabízí řadu specialit, jako například záznam činností do makra či vytvoření kresby coby webové stránky.

Ukládání, export

FreeCAD používá svůj vlastní formát FCStd, ale podporuje celou řadu dalších formátů, jako např. SVG, DXF, DWG a nechybí ani PDF. Export do PDF a tisk lze provést i z nabídky Soubor | Tisk. Možnostmi tisku možná budete zklamáni, ale tiskový dialog poskytuje vše důležité, včetně například možnosti upravit rozlišení výstupu a velikosti stránky.

(Jako ve škole) Průměr: 2,86 | Hodnotilo: 14


Komentáře

user avatar Guest
Odpovědět
FreeCAD: svobodná alternativa k AutoCADu
27. 07. 2016, 12:57:19
Pekny clanok, az by si clovek myslel, ze je to intro k serialu. Co by nebola skoda. Casto sa stretavam ako ludia pri praci s kancelarskymi balikmi potrebuju spravit jednoduchy vykres a mozno by bolo fajn pouzit namiesto DRAW aplikaciu FreeCAD.
Nerozmyslate nad serialom?
user avatar Lukáš Jelínek
Odpovědět
Re:FreeCAD: svobodná alternativa k AutoCADu
27. 07. 2016, 13:29:31
Plánujeme do budoucna další články o svobodných CAD programech. Přímo seriál to nebude (u něj se předpokládá vydávání s určitou periodou), ale to je spíš formalita.
user avatar fela
Odpovědět
FreeCAD: svobodná alternativa k AutoCADu
28. 07. 2016, 19:47:58
Ja roky používam na 2D výkresy QCad (existuje i jeho fork LibreCad). Ten je veľmi veľmi priamočiary a jednoduchý na používanie a keď mi skončila študentská licencia AutoCadu, okamžite som sa s ním skamarátil.
Na elektrovýkresy používam KiCad, ktorý na niekoľkostranové schémy postačuje. Nie je to ťažkotonážny nástroj ako napr. EPLAN, ale ak schéma nemá ohromné množstvo prepojení (napr. relé -> kontakty) na mnohých stranách, tak práca je pomerne jednoduchá a intuitívna.
user avatar GeBu
Odpovědět
Re:FreeCAD: svobodná alternativa k AutoCADu
28. 07. 2016, 20:41:07
Jakou máš zkušenost s otevíráním souborů, které namaloval někdo jiný např. DWG v tom LibraCADu?
user avatar fela
Odpovědět
Re:Re:FreeCAD: svobodná alternativa k AutoCADu
29. 07. 2016, 20:15:22
DWG a Q/LibreCad... to vôbec nejde. Riešim to tak, že to online prekonvertujem do DXF.
To nie je ideálne riešenie, ale robím to tak 2x do roka, čo sa dá zniesť.
user avatar dolakmartin
Odpovědět
FreeCAD: svobodná alternativa k AutoCADu
29. 07. 2016, 00:19:36
Z tohoto článku jsem trochu zmatený. Nepřijde mi vhodné klást FreeCAD jako alternativu AutoCADu, protože co se týká práce a asi i hlavního směru využití jsou to dva naprosto odlišné programy. AutoCAD, byť za poslední léta v něm přibila řada funkcí i pro práci ve 3D a parametrické kreslení, je primárně obecný multioborově použitelný CAD. FreeCAD je bezesporu bližší strojařským parametrickým modelářům typu Solidworks, Solidedge, Proengineer a podobně. Samozřejmě i strajařský modelář se dá použít multioborově a znal jsem synka, který používal Soliedge velmi dobře pro architekturu a FreeCAD má tuším přímo i nějaký modul pro stavařinu, ale moc nevěřím že je použitelný a hlavně nastavitelný pro zobrazovací konvence pro výkresovou dokumentaci jiných oborů. Svýho času jsem se pokoušel najít použitelnou alternativu k AutoCADu, která by běhala pod Linuxem, ale marně. Samozřejmě tu byl QCAD, ale ten mi nepřijde ani v nejmenším vhodný pro projekty větší než drobná schémata, ale nikomu jej nechci hanět, použitelný určitě je i pro něco většího, i když si to neumím dost dobře představit. Pod Linuxem běžící jsem dříve objevil tuším BricsCAD, který je ale placený a před pár lety se objevil DraftSight, který časem získal i linuxovou verzi a z CAD programů zdarma, které znám, je AutoCADu rozhodně nejblíž. Když jsem jej ale před pár lety v linuxu zkoušel, šlo ještě o nějakou betaverzi a práce s ním byla značně trhavá. Věřím, že nyní je to lepší.
PS: pro absenci použitelné alternativy k AutoCADu jsem svoje koketování s Linux před časem ukončil a v současné době jej nepoužívám. Ale fandím mu, stejně jako všemožným alternativám k softwarovému mainstreamu. Čas od času si jej pouze zkusmo třeba prostřednictvím nějaké live verze připomenu.
user avatar JP
Odpovědět
Re:FreeCAD: svobodná alternativa k AutoCADu
2. 08. 2016, 22:35:48
dolakmartin: loňská verze DraftSightu mi na Ubuntu fungovala stejně, jako sesterská verze na Win. Je pravda, že trhání pozoruji také, pokud má PC bídnější grafickou kartu (= integrovanu). Kompatibilita s DWG soubory AutoCADu je u DraftSightu nejlepší ze všech free programů.
all: opravdu není vhodné porovnávat AutoCAD a FreeCAD - to je jako srovnávat OpenOffice a Scribus...
user avatar Miro
Odpovědět
Re:FreeCAD: svobodná alternativa k AutoCADu
26. 11. 2019, 12:48:05
Dobrý den.

Prosím o radu. Nedaří se mi ve FreeCADu otevřít, resp. zobrazit projekt ve form. DWG. Tuší někdo, proč tomu tak je? V nabídce formátu pro otevření (import) souborů je i formát *.DWG, ale ani jeden soubor to neotevřelo.

Přeedm díky za pomoc.
user avatar Petr Valach
Odpovědět
Re:Re:FreeCAD: svobodná alternativa k AutoCADu
26. 11. 2019, 19:35:41
Netuším, ale tipuju to na klasiku: DWG není nativní formát FreeCadu, takže může obsahovat prvky, které FreeCad neumí zobrazit. Pořád je třeba mít na paměti, že DWG je uzavřený formát.
user avatar Mikeš
Odpovědět
Re:Re:FreeCAD: svobodná alternativa k AutoCADu
2. 12. 2019, 21:05:11
Pokud potřebujete jen prohlédnout výkres, tak zkuste LibreCAD, nebo QCAD. Jinak můžete použít DraftSight.
Pro použití DWG ve FreeCADu musíte nainstalovat DWG importer - https://www.freecadweb.org/wiki/index.php?title=FreeCAD_and_DWG_Import
user avatar Vlastimil Smolka
Odpovědět
FreeCAD: svobodná alternativa k AutoCADu
8. 12. 2019, 22:40:43
Dobrý den, prosím o radu: je tento program vhodný pro kreslení modelů pro 3D tiskárnu ? Má výstup *.stl ?
user avatar Mikeš
Odpovědět
Re:FreeCAD: svobodná alternativa k AutoCADu
9. 12. 2019, 20:56:30
Nemám 3D tiskárnu, ale někde jsem četl, že to k 3D tisku někdo používá.
Při exportu si můžete vybrat i soubor s příponou .stl (STL Mesh), zkontrolváno u verzí 0.18.3 a 0.19.
FreeCAD je zdarma, takže to můžete zkusit. Poslední stabilní verze je 0.18.3.
