Rozšírenie pre vkladanie LaTeX vzorcov v prostredí OpenOffice.org

doplnek.png Hoci modul Math umožňuje vkladanie vzorcov v OpenOffice.org, ich výsledný vzhľad mnohokrát neuspokojuje náročnejších používateľov. Niektorí však z určitého dôvodu nechcú či nemôžu použiť pre sadzbu celého dokumentu typografický systém LaTeX. Práve pre nich je určené rozšírenie OOoLatex.

Inštalácia rozšírenia

Aby ste rozšírenie OOoLatex mohli používať v plnej sile, musíte mať v systéme nainštalovaný LaTeX (používateľom operačného systému Windows dávame v tomto smere do pozornosti aj projekt MiKTex) a Ghostscript. Okrem toho je potrebné, aby ste mali nainštalované aj matematické fonty, ktoré sú k dispozícii na download stránke rozšírenia OOoLatex.



Panel nástrojov OOoLatexPanel nástrojov OOoLatex



Používatelia operačného systému Windows okrem vyššie uvedených podmienok musia mať navyše nainštalované prostredie príkazového riadku systému Linux (projekt MSYS – pozor, nie je to emulácia Linuxu pod Windowsom).

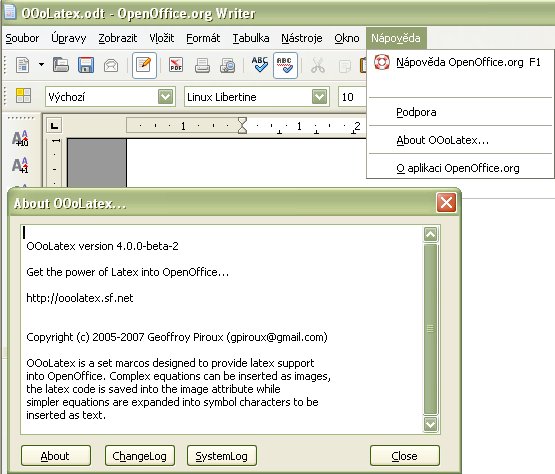

Informácia o rozšírení OOoLatexInformácia o rozšírení OOoLatex



Po nainštalovaní rozšírenia a príslušných fontov (vrátane doplnkových programov v prostredí OS Windows) sa do prostredia OpenOffice.org Writer a OpenOffice.org Impress nainštaluje panel nástrojov OOoLatex. Okrem toho sa do menu pomocníka nainštaluje informácia o rozšírení About OooLatex…

Používanie OOoLatex

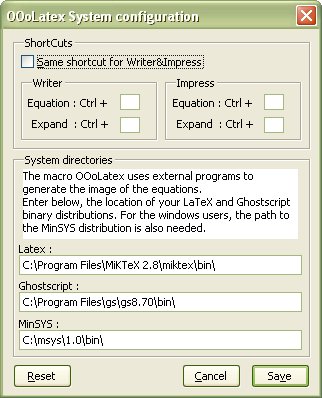

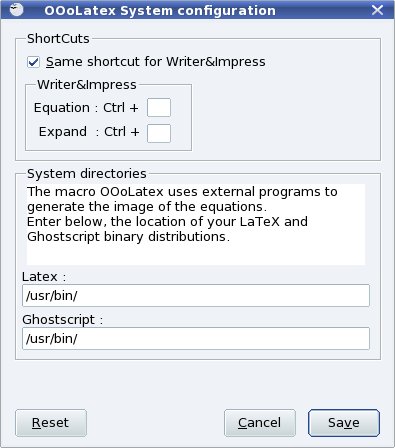

Nastavenie ciest a klávesových skratiek v OS LinuxNastavenie ciest a klávesových skratiek v OS Linux



Nastavenie ciest a klávesových skratiek v OS WindowsNastavenie ciest a klávesových skratiek v OS Windows



Panel nástrojov obsahuje tri funkcie – Equation, ExpandConfig. Funkcia Config je určená pre nastavenie prístupových ciest k distribúciam LaTeX, Ghostrcript a v operačnom systéme Windows aj k projektu MSYS (je označený ako MinSYS). Okrem toho si tu môžete nastaviť klávesové skratky pre spúšťanie ostatných dvoch funkcií a to buď spoločne, alebo samostatne pre moduly Writer a Impress.



Pracovné okno funkcie „Expand“Pracovné okno funkcie „Expand“



Funkcia Expand je určená pre vkladanie jednoriadkových vzorcov pomocou nainštalovaných matematických fontov. Používatelia, ktorí začínajú so systémom LaTeX pracovať privítajú, že v hornej časti nájdu zoznam matematických príkazov tohto systému prehľadne rozdelených do skupín. Okrem toho sa v tej istej časti nachádza tlačidlo, na ktorom sa zobrazuje aktuálne vybraný príkaz, pričom pre vloženie jeho definície stačí následne toto tlačidlo stlačiť. Po zadefinovaní vzorca sa do dokumentu vloží cez tlačidlo Process. Upozorňujeme, že v prostredí OpenOffice.org Impress funguje táto funkcia iba vo vnútri textového rámca.

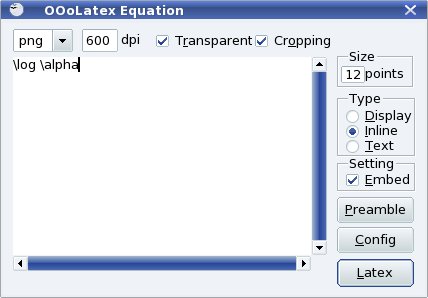

Pracovné okno funkcie „Equation“Pracovné okno funkcie „Equation“

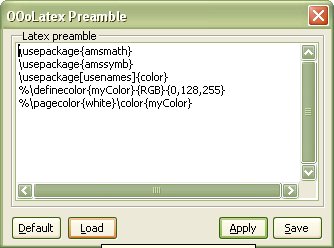

Definícia úvodných príkazov vo funkcii „Equation“Definícia úvodných príkazov vo funkcii „Equation“

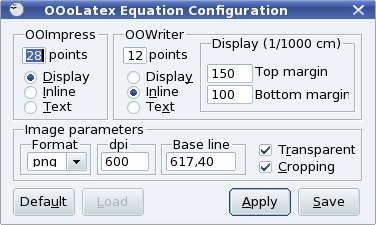

Definícia parametrov vkladaného obrázku vo funkcii „Equation“Definícia parametrov vkladaného obrázku vo funkcii „Equation“



Funkcia Equation je určené pre vkladanie komplexných vzorcov. Vzorce po zadefinovaní sú následne spracované cez LaTeX a Ghostscript do obrázku v PNG alebo EMF formáte a tento je nakoniec vložený do dokumentu. Pri používaní tejto funkcie sa už vyžaduje podrobnejšia znalosť typografického systému LaTeX, pretože okrem samotných matematických funkcií systému LaTeX sa definujú aj úvodné (tlačidlo Preamble) príkazy (základné príkazy sú, samozrejme, už prednastavené).

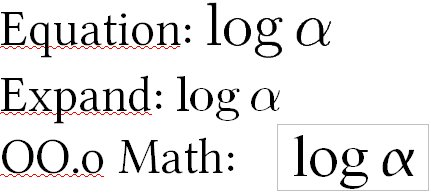

Ukážka rovnakých vzorcov vložených tromi rôznymi spôsobmiUkážka rovnakých vzorcov vložených tromi rôznymi spôsobmi

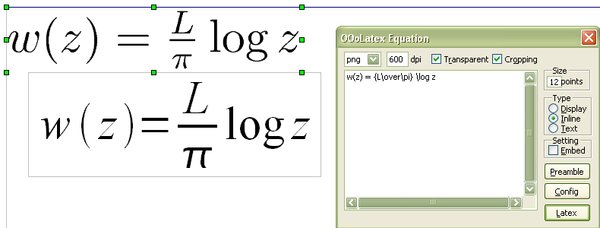

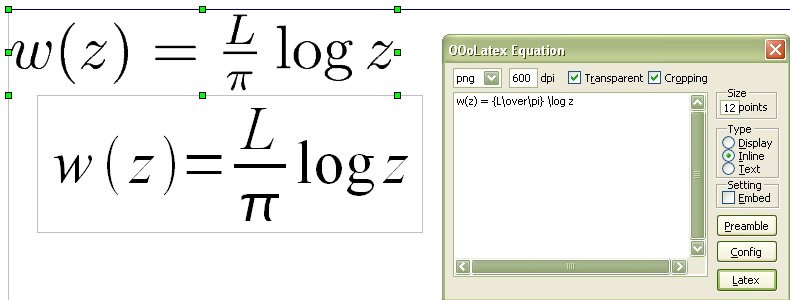

Editovanie vloženého vzorca a jeho porovnanie so vzorcom vloženým pomocou modulu MathEditovanie vloženého vzorca a jeho porovnanie so vzorcom vloženým pomocou modulu Math



Aby ste dosiahli výsledok podľa svojich predstáv, musíte si cez tlačidlo Config zadefinovať veľkosť, formát, DPI, priehľadnosť… (vlastné nastavenie ponecháme na vaše skúmanie). Samotné vloženie obrázku so vzorcom nakoniec vykonáte stlačením tlačidla Latex. Po vložení vzorca je ho možné editovať, hoci je vložený ako obrázok – pokiaľ máte označený obrázok so vzorcom, pri zavolaní funkcie Equation sa automaticky nastaví definícia príkazov, pomocou ktorých ste vzorec zadávali.
